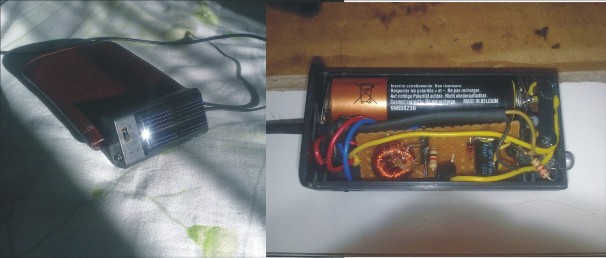

Özellikle elektrik şebekesinden uzak olduğumuz zamanlarda ihtiyaç duyabileceğimiz bir kendin yap güneş enerjili şarj aleti projesi.
Çalışma prensibi tamamen joule hırsızıdır. Sadece transistörün collektor ucundan bir diyot ile pozitif alternans geçmektedir. 5 voltluk bir zener ve kondansator ile istenilen gerilim sağlanmaktadır. Şarj edilebilir 1.2volt bir pil ve 1.5luk küçük bir güneş pili ile besleyerek kullanılabilir. Güneş pili ile şarjlı pil arasına bir diyot yerleştirmek iyi olacaktır. ışık oranı düştüğünde pilden panele enerji akımını önleyerek güneş panelini koruyacaktır. Devre fazla akım çekebileceğinden kullanılmadığı zamanlar bir anaktar ile pille bağlantısı kesilmelidir.
Devredeki ferrit nüveye gelince de, tasarruflu ampüllerin içinde bulunur. İnce kesitli bir bobin teli ile birbirinden bağımsız iki bobin sarılmalıdır. Transistörün beyz ine bağlı olan bobin diğerinin yarısı kadar sarılması yeterlidir. az sarıldığında fazla akım çekerek transistörü çabuk eskiltir.
Zener diyot ters polarma olmalıdır. Yani üzerindeki çizgi artı, diğer ucu ise eksiye gitmelidir.
Ben nokia şarj aleti yaptım. Bağlantısı ise: şarj fişinin dışı eksi , içi ise artı dır. Kablo uclarını kontrol ederek lehimleme yapın.
Eksik ve ya hatam olursa yorumlarda açıklarım.
Google dan joule hırsızı yazarak bir şekilde yapılmış devreleri görebilirsiniz.
Takıldığınızda google görsel arama yapmaktan çekinmeyin
Transistörün bacak bağlantısı:
transistörün kodu yazan düz yüzü size bakar şekilde tutun soldan sağa doğru 1 2 3 . collektör beyz emitter dir.
Yardım için mesaj atabilirsiniz.
Malzeme listesi
Şarjlı kalem pil
anaktarlı pil yatağı
1n 4841 diyot
5.1Volt zener diyot.
100uF 6.3V ve üzeri kondansatör
1.5V 100mA güneş pil
herhangi bir ferrit nüve( tasarruflu ampülde bulunur)
1K direnç
BC237 ve ya BC547 npn transistör.
bir parça delikli plaket
havya takımı
isteğe bağlı şarj aleti ucu.
biraz da sabır :)
